低壓用戶 （用電在100 KW 以下）

台電引進電源->台電變壓器->受電箱->電錶箱->負載表之總盤

低壓用戶高壓單線圖

3∮4W 380-220V 系統 或 3∮3W 220V 系統

1∮3W 220-110V 系統 單戶透天掛CT，分電盤串聯

1∮3W 220-110V 系統 單戶透天掛CT，分電盤並聯

1∮3W 220-110V 系統 多戶透天掛CT，分電盤並聯

1∮3W 220-110V 系統 公寓式集合住宅，不掛CT

【低壓用戶 高壓單線圖 操作步驟】

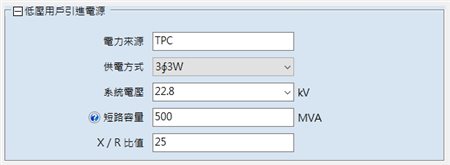

1. 新增「低壓用戶引進電源」，電力來源：TPC


   1. 選擇供電方式：「3∮3W」或「3∮4W」。
   2. 選擇系統電壓：「11.4」KV或「22.8」KV。
   3. 自動帶出「短路容量」和「X/R比值」

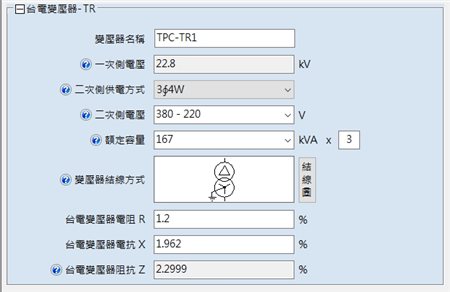

2. 在「低壓用戶引進電源」往後串聯新增「台電變壓器」，名稱：TPC-TR1，往後銜接主盤：F-PA（3∮4W 380 - 220 V，設備容量 480.96 KVA）



   1. 選擇二次側供電方式：「1∮3W」、「3∮3W」或「3∮4W」。
   2. 選擇二次側供電電壓：「380 - 220 」V。
   3. 額定容量：「167」KVA * 「3」 = 501 KVA 須大於等於主盤之設備容量480.96 KVA
   4. 結線方式：單相三線（1∮3W）、V-V 接地（3∮3W）、Δ-Y 中性點接地（3∮4W）

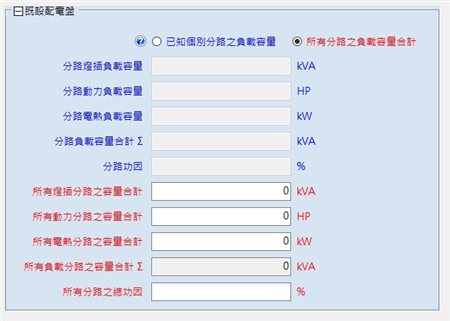

3. 在「台電變壓器」往後串聯新增「新設配電盤」，名稱：F-PA

4.  匯出「高壓單線圖」

5.  匯出「系統流程圖」

6. 檢視「故障電流計算」
