受電箱、電錶箱及總開關盤

受電箱->電錶箱->負載表之總盤

1. 3∮4W 380-220V 系統之受電箱、電錶箱及總開關盤


2. 3∮3W 220V 系統之受電箱、電錶箱及總開關盤


3. 1∮3W 220-110V之系統 受電箱、電錶箱及總開關盤



備註：

1. 受電箱，其後僅能銜接「電錶箱」，不可連接負載！
2. 電錶箱，其後僅能銜接「配電盤」、「SPACE」或「SPARE」，不可連接負載！
3. 接地線線徑的選用

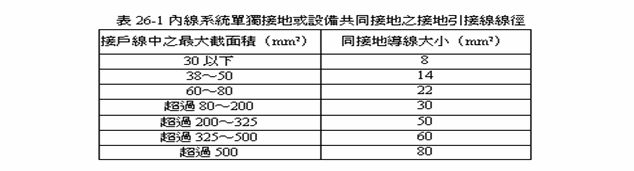

   1. 受電箱和電錶箱引用表26-1之規定，如下圖所示。


   2. 開關箱則引用表26-2之規定，如下圖所示。


【受電箱、電錶箱及總開關盤 操作步驟】

1. 檢視系統流程圖
2. 新增「受電箱」，盤名：F-PPA 3∮4W 380 - 220 V，採用「MCCB」斷路器，「PVC」管 + 「XLPE」電纜
3. 新增「電錶箱」，盤名：F-KWHA 3∮4W 380 - 220 V，採用「KS」閘刀開關，「PVC」管+「XLPE」電 纜
4. 在電錶箱：F-KWHA，新增「盤對盤」迴路，銜接「電錶箱」與「主盤：F-PA」
   1. F-KWHA（父盤，3∮4W 380 - 220 V）⇦ F-PA（子盤，3∮4W 380 - 220 V），電錶名稱：F-PA
   2. 「受電箱」往後只能銜接「配電盤」、「SPACE」或「SPARE」，不可連接負載！
   3. 接地線線徑的選用，電錶箱引用表26-1之規定


      電線電纜 200 ㎜²，電線線徑為 50 ㎜²
5. 在受電箱：F-PPA，新增「盤對盤」迴路，銜接「受電箱」與「電錶箱：F-KWHA」
   1. F-PPA（父盤，3∮4W 380 - 220 V）⇦ F-KWHA（子盤，3∮4W 380 - 220 V）
   2. 「受電箱」往後只能銜接「電錶箱」，不可連接負載！
   3. 接地線線徑的選用，受電箱用表26-1之規定

      電線電纜 250 ㎜²，電線線徑為 50 ㎜²
6. 檢視低壓單線圖。
7. 檢視工程標單。
