工程專案：
提供工程專案之新增、開啟、複製、匯入/匯出、移除和關閉系統等操作。
※需先執行低壓系統設計（電壓在600 V 以下，例如3∮4W 380-220 V），再執行高壓系統設計（電壓在600 V 以上，例如 TPC 11.4 或22.8 KV），最後透過台電變壓器（低壓用戶）或者高壓變壓器（高壓用戶），將高壓轉換成低壓，二次側銜接低壓系統的受電箱、電錶箱或主盤，完成高壓系統與低壓系統的銜接後，即可執行故障電流計算，決定斷路器的IC值※
負載分析 ( 低壓系統設計)：
由下而上設計低壓系統，新增配電盤，然後建立負載表，建議先建立負載盤，然後建立父盤，並往後銜接子盤，或透過變壓器二次側銜接子盤，建立低壓盤之上下游關係，最後剩下受電箱或低壓主盤。
系統會根據負載之安全電流決定線路的開關設備、配管配線和線徑纜徑，並依線長，計算電壓降。同時往上逐級同步更新上游盤資料，其中迴路之安全電流為負載電流 × 安全係數，而幹線之安全電流為所有迴路之最大馬達負載電流 × 1.25 + 其它迴路負載電流。
單線圖 ( 高壓系統設計 )：
- 由上而下設計高壓系統，依低壓系統決定低壓用戶（用電在100 KW以下）還是高壓用戶（用電在100 KW以上，需自設變電站）。
- 低壓用戶：TPC（11.4 KV或22.8 KV）<< 台電變壓器（責任分界點） << 受電箱或低壓主盤（例如 3∮4W 380-220 V）。
- 高壓用戶：TPC（11.4 KV或22.8 KV，責任分界點）<< MOF << 隔離開關 << 高壓主斷路器 << CU BUS BAR << 高壓分路斷路器 << 高壓變壓器 << 受電箱或低壓主盤（例如3∮4 W 380-220 V）

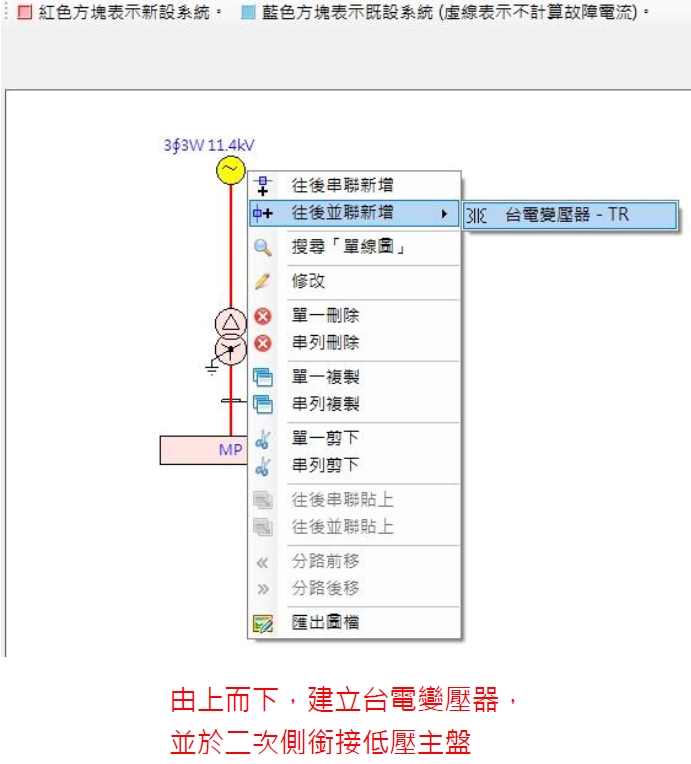

| 低壓用戶 |
高壓用戶 |
 |
 |

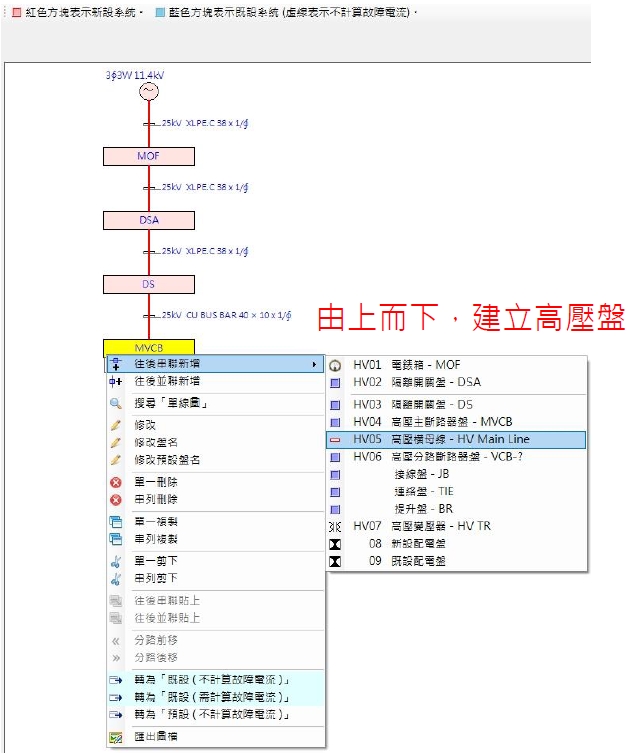

以高壓用戶為例，如果您要在MVCB下方建立橫母線，請先以滑鼠選取MVCB，然後按下滑鼠右鍵，執行〔往後串聯新增〕/〔HV05 高壓橫母線 - HV Main Line〕
保護協調：
若為高壓用戶，因為高壓斷路器無法自行跳脫，需透過保護電驛的比流器(CT)偵測電路電流，當超過動作電流時，電驛開始動作，驅使斷路器跳脫，並應用延時性來確保與前一級保護電驛之間在動作電流及時間上取得協調，只啟斷故障線路和設備，能迅速隔離故障區域，使正常區域能繼續維持運轉。也就是接近故障點〈負載側〉的保護電驛動作，而遠離故障點〈電源側〉的前一級保護電驛不動作
請選擇保護電驛的廠牌型號，根據比流器匝比與反時限之採用標準及曲線型式，繪製時間電流曲線，然後設定起始動作電流標置（I >）可左右移動曲線，設定時間標置（TMS）可上下移動曲線，最後設定瞬跳電流倍數（I >>）決定瞬跳電流 ( IIT )，協調原則如下：
- 由上而下逐級設定，先設定TPC，接著設定主斷路器，再設定分路斷路器，並從變壓器最大容量之分路開始。
- 先協調CO曲線，再協調LCO曲線。
箱體排列：
- 高壓：系統根據高壓單線圖產生高壓箱體之系統圖和排列圖，使用者可指定開關設備（隔離開關DS和斷路器CB）的「廠牌」及「型號」，以決定箱體尺寸（寬W × 高H × 深D）與外觀（正視圖與後視圖），並依實際情況指定「進出線方向」，系統將視製造設計需要，修正單線圖之高壓斷路器之比流器的裝設位置，裝設於斷路器的一次側或者二次側，進而產生箱體的生成型號。
- 低壓：系統根據負載分析產生低壓箱體之系統圖和排列圖，使用者依實際情況調整箱體排列設定區之設定，以決定箱體尺寸（寬W × 高H × 深D）
照明設計：
採照明工程學會所承認之流明法〈Lumen Method〉，提供建立照明場所，計算房間比率(RR)，並依照度需求、燈具照明率(CU)與燈源流明數，計算燈具裝設盞數。
接地設計：
依據規範IEEE Std 80-1986，BS-7430-1991 及電工法規【屋內線路裝置規則】標準規定，提供建立接地場所及各種接地方式，系統自動計算接地電阻，協助用戶選擇與評估接地系統。
工程概要：
工程概要須註明供電電壓、主要生產產品或用途、既設、新增設容量、設備容量、契約容量及預定十年後負荷。
施工概要：
施工概要須註明場所別〈如易爆性危險場所、易燃性塵埃場所等〉，以及所採用導線管、導線種類和用電器具、開關箱型式〈如普通型、防爆性等〉或者其他設備等施工概要。
專案屬性：
變更專案的相關設定。
計算報表：
提供工程概要、施工概要、系統單線圖、系統資料、故障電流計算、變壓器之破壞曲線及激磁電流點、保護電驛之標置一覽表、保護協調-單線圖、保護協調曲線圖、過電流保護之設定檢討、分電盤負載表、電壓降檢討、功率因數檢討、照明設計和接地計算等報表輸出。
工程圖檔：
提供負載表 & 結線圖、單線圖、流程圖等DXF，以及配管線一覽和工程標單Excel。
|
