新增迴路

配電系統包含「電源」、「開關」、「管線」和「設備」等4個構成元素。依電工法規，幹線及分路均須裝設開關，並集中在開關箱內，以便管理與控制。
低壓系統：供電方式有1∮3W、3∮3W和3∮4W，電壓600 V以下

【1∮3W  220 - 110 V】

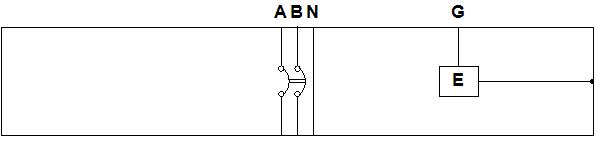

幹線之連接相別為ABN，斷路器之極數為2P，如下圖所示：

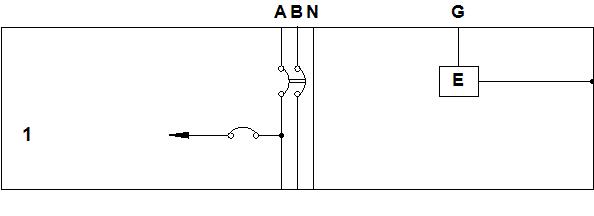

1∮ 110 V 分路之連接相別為AN或BN，斷路器之極數為1P，如下圖所示之第1迴路：1∮ 110V  LED T-BAR 平板燈 2尺x2尺

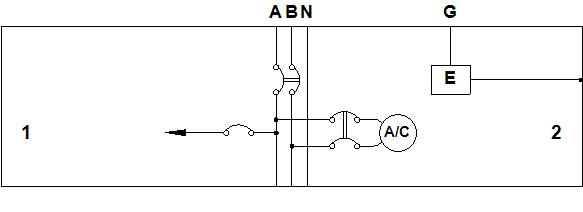

1∮ 220 V 分路之連接相別為AB，斷路器之極數為2P，如下圖所示之第2迴路：1∮ 220V 分離式冷氣機。

【3∮3W  220 V】

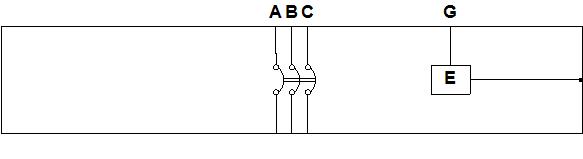

幹線之連接相別為ABC，斷路器之極數為3P，如下圖所示：

1∮ 220 V 分路之連接相別為AB、BC或CA，斷路器之極數為2P，如下圖所示之第1迴路：1∮220V插座。

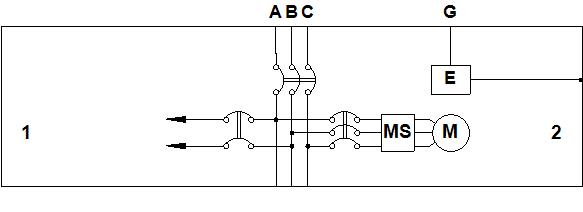

3∮ 220 V 分路之連接相別為ABC，斷路器之極數為3P，如下圖所示之第2迴路： 0.25 HP 3∮馬達。

PS：220 V 供電15HP以下之馬達可採「直接」啟動，15HP以上須採「Y - Δ」啟動；380 V 供電50HP以下之馬達可採「直接」啟動，50HP以上須採「Y - Δ」啟動。

【3∮4W  380 - 220 V】

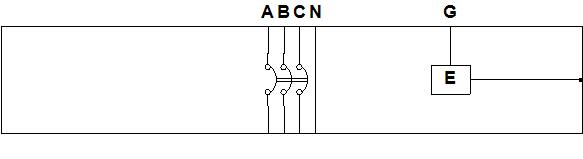

幹線之連接相別為ABCN，斷路器之極數為3P，如下圖所示：

PS：3∮取線電壓 380V，1∮取相電壓 220V

1∮ 220 V 分路之連接相別為AN、BN或CN，斷路器之極數為1P，如下圖所示之第1迴路：1∮ 220V二次泵

3∮ 380 V 分路之連接相別為ABC，斷路器之極數為3P，如下圖所示之第2迴路：3∮ 380V冰水主機

【負載分析 3∮4W 190-110 V 燈插盤 操作步驟】

1. 準備幹管線設備和動力與燈插設備平面圖( 建築物的水電套圖 )

2. 建立3∮4W 190 - 110 V燈插盤，盤名：F-RA1，提供E 區抽氣櫃、實驗桌和檢測設備用1∮ 110V插座

3. 新增插座迴路，採用MCCB斷路器(若裝設於浴廁或露臺等潮濕場所，須使用ELCB漏電斷路器)，以及PVC管與PVC電線。
   若為非專用插座，同一迴路可串聯多個插座，但以不超過6個為限。

4. 新增SPARE迴路

5. 相位平衡

6. 修改總負載，考慮SPARE迴路 ( 預留備用迴路的容量及開關 )，總開關斷路器之AT值須手動加大 ( 銅排配合預留 )，採用TRAY+EMT管和XLPE電纜

 【負載分析 3∮4W 380-220 V 動力盤 操作步驟】

1. 準備幹管線設備和動力與燈插設備平面圖( 建築物的水電套圖 )
2. 建立3∮4W 380 - 220 V動力盤，盤名：F-PA2，提供B 區「1∮ 220V」專用插座和「3∮ 380 V」 20HP之高溫爐設備
3. 新增插座迴路，採用MCCB斷路器，以及PVC管與PVC電線。專用插座在同一迴路以1個為宜。
4. 新增馬達迴路，採用MCCB斷路器，以及PVC管與PVC電線。
   15HP以下之馬達可採「直接」啟動；15HP以上須採「Y - Δ」啟動。
5. 新增SPARE迴路
6. 相位平衡
7. 修改總負載，考慮SPARE迴路 ( 預留備用迴路的容量及開關 )，總開關斷路器之AT值須手動加大 ( 銅排配合預留 )，採用TRAY+EMT管和XLPE電纜
